Pregled preskušanja sile drsenja bata medicinske injekcijske brizge

A naprava za preizkušanje medicinskih injekcijskih brizgalk omogoča nadzorovano metodo za ocenjevanje mehanskih lastnosti batov brizgalk in sklopov batov. Ena od pomembnih uporab je Preskus sile drsenja bata injekcijske brizge, ki meri silo, potrebno za začetek in ohranjanje gibanja bata znotraj valja injekcijske brizge. To testiranje laboratorijem pomaga oceniti upornost drsenja brizge, delovne lastnosti bata ter enakomernost gibanja.

Pri brizgalkah za enkratno uporabo in sistemih za dajanje zdravil gibanje bata neposredno vpliva na silo, potrebno za upravljanje brizgalke. Prevelik začetni upor lahko oteži sprožitev bata, medtem ko lahko nestabilna sila gibanja povzroči neenakomerno gibanje bata. Zato merjenje sile sprožitve in sile gibanja zagotavlja koristne kvantitativne podatke za razvoj izdelkov, nadzor kakovosti in preverjanje proizvodnje.

Kaj je preskušanje sile drsenja bata injekcijske brizge?

Preskušanje sile drsenja bata injekcijske brizge je mehanski preskus, pri katerem se pod nadzorovanimi pogoji meri sila, ki nastane med premikanjem bata po valju injekcijske brizge.

Preskus se osredotoča na upornost med zatičem bata in notranjo površino valja. Glede na fazo preskusa lahko izmerjena sila predstavlja upornost, potrebno za sprožitev gibanja bata, ali pa upornost, ki se pojavi med nadaljnjim gibanjem bata.

Najpomembnejši značilnosti sta:

• Sila odriva – sila, potrebna za sprožitev gibanja bata.
• Sila potiska / sila drsenja – sila, potrebna za ohranjanje gibanja bata, potem ko se je to gibanje že začelo.

Krivulja sile in premika lahko prikazuje, kako se bat obnaša med celotnim gibanjem. To inženirjem omogoča, da ugotovijo prekomeren začetni upor, nihanja sile ali nenormalne spremembe med gibanjem bata.

V praksi se s tem preskusom preveri, ali se bat lahko premika po cevi injekcijske brizge nemoteno, dosledno in z ustrezno delovno silo.

ISO 7886-1

Zakaj je upornost proti drsenju brizge pomembna?

Upornost drsenja brizge je tesno povezana z mehanskim obnašanjem sklopa bata in valja. Brizga lahko sicer izpolnjuje zahteve glede dimenzij, vendar kljub temu kaže neželeno gibanje bata, če trenje, tesnilne razmere, mazanje ali tolerance sestavnih delov povzročajo preveliko upornost.

Kontrolirano Preskus upora pri drsenju medicinskih injekcijskih brizgalk lahko proizvajalcem pomaga pri preučevanju teh dejavnikov.

Med tipične razloge za merjenje upora drsenja bata spadajo:

• Primerjava različnih materialov za batne zamaške
• Ocenjevanje različnih materialov cevi ali stanja površine
• Proučevanje učinka mazanja
• Primerjava modelov injekcijskih brizgalk
• Spremljanje doslednosti proizvodnje
• Preiskava prekomerne sile bata
• Podpora razvoju novih izdelkov
• Preverjanje prispelih komponent
• Določitev notranjih meril za nadzor kakovosti

Inženirjem na področju raziskav in razvoja lahko krivulja sile pomaga pri primerjavi različnih kombinacij komponent. Inženirjem za kakovost pa lahko ponavljajoče se meritve sile razkrivajo spremembe med proizvodnimi serijami.

Sila odtrganja in sila premika

Sila, potrebna za upravljanje injekcijske brizge, ni nujno konstantna skozi celoten hod bata.

Ko je bat sprva v mirovanju, je za premagovanje začetnega upora morda potrebna razmeroma velika sila. Ko se bat začne premikati, se potrebna sila lahko zmanjša in nato ustalijo.

S tem se odpirata dve pomembni področji za ocenjevanje.

Na primer, brizga bi lahko imela relativno visoko sila odtrganja vendar pa po začetku gibanja zagotavlja razmeroma stabilno silo med gibanjem. Druga injekcijska brizga bi lahko imela sprejemljivo začetno silo, vendar bi med gibanjem prihajalo do znatnih nihanj sile.

Zato ocena le ene vrednosti sile morda ne opisuje v celoti delovanja bata injekcijske brizge.

Kako poteka preskus drsne sile bata injekcijske brizge?

Pri tipičnem preskusu se uporablja naprava za preizkušanje medicinskih injekcijskih brizgalk opremljen z ustreznim pripomočkom, sistemom za merjenje sile in krmiljenim linearni pogonom.

Splošni postopek testiranja vključuje naslednje korake:

1. Pripravite injekcijsko brizgo

Brizgo, bat in druge potrebne sestavne dele se pripravijo v skladu z veljavno preskusno metodo. Vzorec mora biti pred preskusom pravilno sestavljen.

2. Namestite brizgo

Cev injekcijske brizge je trdno nameščena v pripravi. Bat in cev morata biti pravilno poravnana s smerjo delujoče sile.

Pravilna poravnava je pomembna, saj lahko neželene bočne sile vplivajo na izmerjeni rezultat.

3. Nastavite parametre preskusa

Operater izbere ustrezno preskusno hitrost, premik in druge preskusne pogoje. Izbrani pogoji morajo ustrezati veljavnemu standardu ali potrjenemu laboratorijskemu postopku.

4. Uporabi silo

Preskusna naprava premika bat po cevi z nadzorovano hitrostjo, pri čemer neprekinjeno meri delujočo silo.

5. Ujemite začetno silo

Ko se bat premakne iz mirovanja v gibanje, merilni aparat zabeleži silo, potrebno za začetek gibanja. Ta vrednost se običajno opredeli kot sila, ki sproži dogodek, ali začetna sila.

6. Merjenje neprekinjenega gibanja bata

Ko se gibanje začne, sistem še naprej beleži silo, potrebno za ohranjanje gibanja bata. To omogoča potovalna ali drsna sila.

7. Analiza rezultatov

Podatke o nastalih silah je mogoče uporabiti za oceno:

• Največja sila
• Začetna sila odtrganja
• Povprečna potovalna sila
• Nihanja sile
• Odnos med silo in premikom
• Razlike med vzorci ali serijami

Ta nadzorovan pristop zagotavlja objektivnejše podatke kot ročno ocenjevanje gibanja bata.

Standard ISO 7886-1 za preskušanje sile bata injekcijske brizge

ISO 7886-1 je glavna standardna ključna beseda tega članka in se običajno nanaša na zahteve in preskusne metode za sterilne injekcijske brizge za enkratno uporabo.

Za laboratorije, ki ocenjujejo delovanje bata v injekcijski brizgi, ISO 7886-1 / ISO 7886-1 predstavlja pomembno merilo pri določanju preskusnih pogojev in ocenjevanju delovanja injekcijskih brizgalk.

Pri razvoju preskusne metode, usmerjene v skladnost z zahtevami, morajo inženirji upoštevati natančno izdajo standarda in veljavno preskusno klavzulo. Hitrost preskusa, priprava preskusnega vzorca, konfiguracija opreme, kondicioniranje, merilna metoda in sprejemna merila se ne smejo določiti zgolj na podlagi splošnega koncepta preskusa sile drsenja bata.

Spletna stran Naprava za testiranje medicinskih injekcijskih brizgalk zato ga je treba nastaviti v skladu s posebnimi zahtevami, ki veljajo za ocenjevano injekcijsko brizgo.

Pomembno: Natančne preskusne pogoje in sprejemna merila je treba vedno preveriti glede na veljavno izdajo in klavzulo standarda ISO 7886-1, namesto da bi vsak preskus sile bata avtomatično obravnavali kot enakovreden preskusu skladnosti s standardom.

Drugi preskusni standardi za preskusno napravo za medicinske injekcijske brizge

Poleg ISO 7886-1, V informacijah o izdelku MST-01 je navedenih še nekaj drugih standardov, povezanih s preskušanjem medicinskih injekcijskih brizgalk in z njimi povezanih sestavnih delov:

Ti standardi zajemajo različne vidike brizgalk, njihovih sestavnih delov in sistemov za injiciranje. Zato jih je treba obravnavati kot povezani standardi, namesto da bi domnevali, da vsak standard določa enak postopek za merjenje upora drsenja bata.

Katera oprema se uporablja za preskušanje upora pri drsenju injekcijskih brizgalk?

Primeren naprava za preizkušanje medicinskih injekcijskih brizgalk mora nadzorovati tako mehanski premik kot tudi merjenje sile.

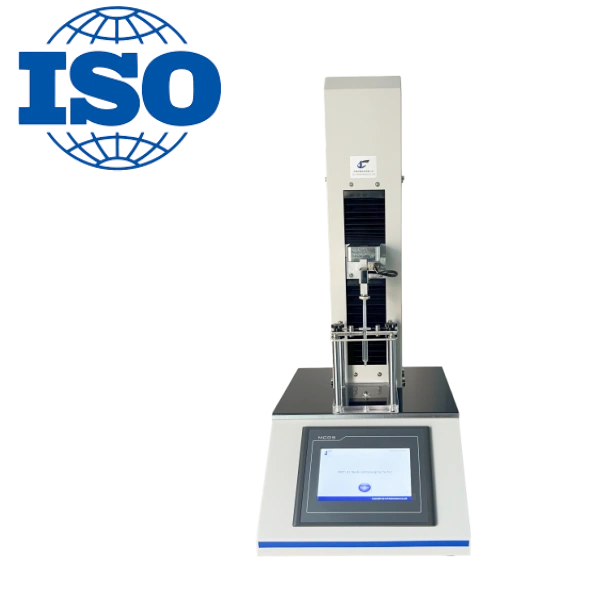

Medicinski tester injekcijskih brizgalk MST-01 je namenjen mehanskemu preskušanju injekcijskih brizgalk in vključuje funkcije, potrebne za oceno sile bata.

Med ključne tehnične specifikacije spadajo:

Spletna stran Nastavljiva hitrost preskusa od 1 do 500 mm/min omogoča preizkuševalcu, da se prilagodi različnim postopkom preizkušanja in zahtevam uporabe.

Spletna stran 200 mm hod poleg tega zagotavlja zadostni hod za številne aplikacije, ki vključujejo gibanje bata v injekcijski brizgi, medtem ko je za specializirane konfiguracije injekcijskih brizg mogoče razmisliti o uporabi prilagojenih pripomočkov.

Uporaba naprave za testiranje medicinskih injekcijskih brizgalk

Naprava za testiranje medicinskih injekcijskih brizgalk lahko podpira več faz življenjskega cikla teh izdelkov.

Raziskave in razvoj medicinskih pripomočkov

Inženirji lahko primerjajo različne materiale za zatiče batov, izvedbe valjev, pogoje mazanja in konfiguracije sestavljanja.

Nadzor kakovosti v proizvodnji

Proizvajalci lahko z merjenjem sile bata spremljajo doslednost proizvodnje in ugotavljajo razlike med serijami.

Farmacevtska embalaža

Sistemi s prednapolnjenimi injekcijskimi brizgalkami zahtevajo skladno mehansko obnašanje med sestavnimi deli brizgalke in postopkom dajanja zdravila. Preskušanje sile bata lahko zagotovi koristne podatke o mehanskih lastnostih med razvojem in ocenjevanjem kakovosti.

Ocena materiala

Različne sestave elastomerov in različne lastnosti površine valja lahko povzročijo različne lastnosti upora. Preskušanje sile drsenja ponuja kvantitativno metodo za primerjavo teh kombinacij.

Preiskava okvare

Ko uporabniki ali proizvodne ekipe ugotovijo nenavadno visoko silo bata ali neenakomerno gibanje bata, lahko podatki o sili in premiku pomagajo ugotoviti, ali se težava pojavi med začetnim sproženjem bata ali med njegovim neprekinjenim gibanjem.

Kaj lahko vpliva na silo drsenja bata?

Izmerjena sila bata ni odvisna zgolj od bata samega. Na rezultat lahko vpliva več dejavnikov.

Material zatiča bata: Različne sestave elastomerov lahko zagotavljajo različne lastnosti glede trenja in tesnjenja.

Površina cevi: Stanje notranje površine valja injekcijske brizge vpliva na medsebojno delovanje med batom in zamaškom ter valjem.

Mazanje: Pogoji mazanja lahko znatno vplivajo na gibanje bata, zato jih je treba med primerjalnim testiranjem nadzorovati.

Dimenzijske tolerance: Razlike v dimenzijah bata ali valja lahko spremenijo pogoje stika in tesnjenja.

Hitrost testa: Sprememba hitrosti gibanja lahko vpliva na izmerjeno silo. Zato je pri primerjavi vzorcev treba hitrost ohranjati pod nadzorom.

Poravnava: Nepravilna poravnava pripomočkov lahko povzroči dodatni mehanski upor in vpliva na rezultate preskusa.

Zato sta ponovljivo pozicioniranje priprave in nadzorovani preskusni pogoji pomembni za pridobivanje zanesljivih Preskus upora pri drsenju brizge rezultati.

Kako lahko rezultati testov pripomorejo k nadzoru kakovosti?

Preskus sile postane še posebej koristen, kadar ga laboratoriji dosledno uporabljajo pri več vzorcih ali proizvodnih serijah.

Inženirji lahko na primer določijo notranje referenčno območje za:

• Sila odriva
• Največja sila
• Povprečna potovalna sila
• Sprememba sile med premikanjem

Če proizvodna serija kaže znatno drugačne karakteristike sile v primerjavi s prejšnjimi serijami, lahko inženirji preučijo morebitne spremembe v materialih, mazanju, dimenzijah komponent ali proizvodnih pogojih.

Krivulja sile in premika lahko prav tako prinese informacije, ki jih ena sama največja vrednost sile ne more prikazati. Dve injekcijski brizgi lahko imata podobne največje sile, hkrati pa se med seboj zelo razlikujeta po stabilnosti gibanja.

Zato lahko snemanje celotnega poteka testa izboljša diagnostično vrednost testa.

Izbira naprave za testiranje medicinskih injekcijskih brizgalk

Pri izbiri opreme za Preskus bata injekcijske brizge po standardu ISO 7886-1, morajo laboratoriji upoštevati naslednje dejavnike:

• Primeren razpon sile
• Stabilna in nastavljiva hitrost preskusa
• Primeren razpon premika
• Natančno merjenje sile
• Natančno merjenje premika
• Zanesljivi pripomočki za brizge
• Ponovljivo pozicioniranje vzorca
• Merjenje sile in premika
• Zmožnost izpisa podatkov
• Združljivost z laboratorijskim preskusnim postopkom
• Možnost izdelave po meri

Za laboratorije, ki testirajo brizge različnih velikosti, posebne modele brizg ali sorodne medicinske komponente, so lahko posebej koristne prilagojene priprave.

Zaključek

Naprava za preskušanje medicinskih injekcijskih brizgalk omogoča nadzorovano in kvantitativno metodo za ocenjevanje gibanja bata injekcijske brizgalke. Preskus sile drsenja bata brizge se osredotoča na mehanski upor, ki nastane, ko se bat začne premikati in nadaljuje pot skozi valj. Z merjenjem sile za sprostitev, največje sile ter sile premika ali drsenja lahko inženirji pridobijo celovitejše razumevanje delovnih lastnosti brizge in upora drsenja.

Natančno merjenje sile bata pomaga proizvajalcem injekcijskih brizgalk in laboratorijem razumeti upor drsenja, silo za sprostitev bata ter silo drsenja v nadzorovanih pogojih. Podjetje Cell Instruments ponuja napravo za preskušanje medicinskih injekcijskih brizgalk MST-01 z nastavljivo hitrostjo preskušanja, natančnim merjenjem premika, nastavljivimi območji sile ter prilagojenimi pripomočki za različne namene uporabe injekcijskih brizgalk. Ne glede na to, ali razvijate preskus batov brizgalk v skladu s standardom ISO 7886-1, preiskujete prekomeren upor bata ali vzpostavljate metodo za nadzor kakovosti v proizvodnji, lahko prava konfiguracija preskusa zagotovi zanesljive in ponovljive mehanske podatke. Obrnite se na podjetje Cell Instruments, da se pogovorite o vaših zahtevah glede preskušanja brizgalk in rešitvi po meri.
